Plaats van herkomst:
China
Merknaam:
RanCheng
Certificering:
CE, ISO 9001:2000
Modelnummer:
RCZ-22J
3880mm Ondergrondse Jumbo Engineering Drilling Rig Elektrische motor Diesel motor
Inleiding tot de machine
De RCZ-22J Hydraulische Tunnel Jumbo rig is een veelzijdig apparaat dat kan worden gebruikt in de kolenmijnbouw, tunnelboren en de bouw van transportinfrastructuur.Het is uitgerust met een milieuvriendelijke dieselmotor en een elektromotor, die een snelle, emissievrije, geruisarme booroperatie mogelijk maakt.het kan automatisch horizontale positionering en 360 graden rotatie uitvoeren, is geschikt voor het efficiënt voltooien van grote booropdrachten en is ook geschikt voor taken zoals het bevestigen van bouten.een hydraulisch systeem met gesloten cyclus en een dubbelcircuitsysteem met pedaalremmen worden ingevoerdHet platform is ontworpen met een ultra-nauwe gearticuleerde zware chassis en rijdt met een snelheid van maximaal 12 km/h.voor het graven van ondergrondse mijnen en tunnelsIntelligente besturingssysteem, met inbegrip van automatische behuizing, impaktor sluiting functie, vertraagde spoelen gat bodem en andere functies, het voersysteem maakt gebruik van hoge sterkte aluminium legering balk,een roestvrij staal oppervlak bedekt en een slijtvast voering om een lange levensduur te garanderenHet is geschikt voor het boren van blastgaten in ondergrondse mijnen, het graven van tunnels en het bevestigen van bouten.
Technische parameters
Hoolbereik | 38-100 mm | Stanggrootte | 4305 mm | |
Boringdiepte | 3880 mm | Maximaal werkgebied | 70 m2 | |
Afmetingen | 11.5m x 7.5m | Drill hole snelheid | 00,8-2 m/min | |
Vermogen van elektromotor | 2X75 kW | capaciteit van de tank | 250 liter | |
Afmeting | 12800x2140x2480/3180mm | Gewicht van de machine | 14.5T | |
Drifter | ||||
model | YHD210 | Roterende | Voordelen en nadelen 180° | |
schommelarm | Opheffen en rechts 40° | Reiskostenvergoeding | 1500 mm | |
Verplaatsing van de hoofdarm | 1500 mm | Glijbaanhoek | 90° | |
Compressor | ||||
luchtcompressor | ||||
Druk | 0.2-0.8Mpa | Capaciteit F.A.D. | 00,32 m3/min | |
Vermogen van elektromotor | 2.2 kW | / | / | |
Watervoorziening | ||||
stroom | 100 l/min | druk | 0.2-0.8Mpa | |
Vermogen van de elektromotor | 3.5 kW | Spanning | 380 V | |
Elektrisch apparaat | ||||
opslagbatterij | 2X12V | Wegverlichting | 24V | |
Werkverlichting | 24V | / | / | |
onderstel | ||||
Dieselmotorvermogen | 125 pk/93 kW | verschijnen | ± 40° | |
banden | 12.0XR20 | Gradeerbaarheid | ≤ 15° | |
Achteras schommelhoek | ±7° | Aankomst/aftochthoek | 17° /14° | |
de straal van de draaicirkel | 3.3m/6.95m | De snelheid van de tram | 10 km/u | |
Ground clearance | 250 mm | Brandstoftank | 60 liter |
Voordelen van de machine
Het RCZ-22J Hydraulische Tunnel jumbo rig beschikt over een aantal geavanceerde functies, waaronder een hoge sterkte aluminium voedingsbalk, een 104M slagkracht met dubbele buffersysteem, een FOPS-veiligheidskloof,een kabelrol met een hoge capaciteit, een zwaar werkend telescopisch hydraulisch been, een geïntegreerde console en een dubbelremsysteem.tunnelboren en infrastructuurbouw.

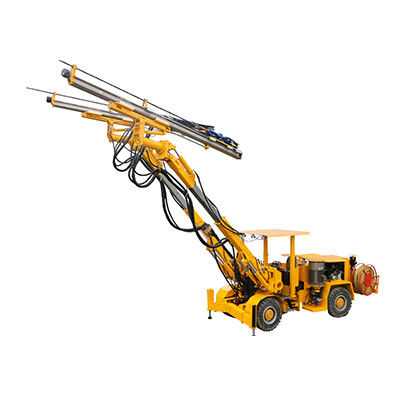

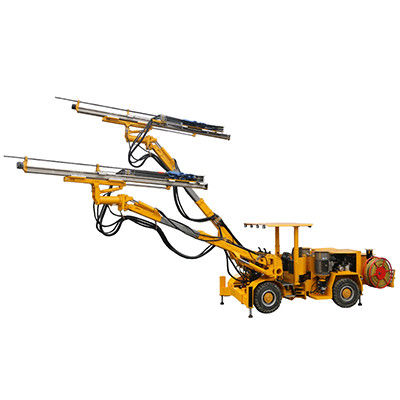

Foto's van de machine
