Plaats van herkomst:
China
Merknaam:
RanCheng
Certificering:
CE, ISO 9001:2000
Modelnummer:
RCZ-22J
RCZ-22J All Hydraulic Tunneling Jumbo Drilling Rig 3880mm Boordiepte Met 93KW/125HP Diesel motor vermogen
Inleiding tot de machine
RCZ-22J Volledig hydraulisch Tunneling Jumbo-boorapparaat uitgerust met een milieuvriendelijke dieselmotor voor het aandrijven van reizen en positionering, elektrische motor voor het aandrijven van de booroperatie,de tweeledige vermogensactiviteitsconfiguratie zorgt voor een snelle manoeuvrabiliteit en een nul-uitstoot met een zeer laag geluidsniveau bij het borenDe rig is ook uitgerust met een hoog efficiënt hydraulisch drifter en een zwaar drijvend en stabiel combo boom boorsysteem.met een hoge nauwkeurigheid van automatische horizontale positionering en een 360-rotatiefunctie, waardoor de boormachine in één operatie 35 m2 oppervlakte booroppervlakte kan afdekken en ook kan worden gebruikt voor bouten en vele andere toepassingen.
.
Technische parameters
Hoolbereik | 38-100 mm | Stanggrootte | 4305 mm | |
Boringdiepte | 3880 mm | Maximaal werkgebied | 70 m2 | |
Afmetingen | 11.5m x 7.5m | Drill hole snelheid | 00,8-2 m/min | |
Vermogen van elektromotor | 2X75 kW | capaciteit van de tank | 250 liter | |
Afmeting | 12800x2140x2480/3180mm | Gewicht van de machine | 14.5T | |
Drifter | ||||
model | YHD210 | Roterende | Voordelen en nadelen 180° | |
schommelarm | Opheffen en rechts 40° | Reiskostenvergoeding | 1500 mm | |
Verplaatsing van de hoofdarm | 1500 mm | Glijbaanhoek | 90° | |
Compressor | ||||
luchtcompressor | ||||
Druk | 0.2-0.8Mpa | Capaciteit F.A.D. | 00,32 m3/min | |
Vermogen van elektromotor | 2.2 kW | / | / | |
Watervoorziening | ||||
stroom | 100 l/min | druk | 0.2-0.8Mpa | |
Vermogen van de elektromotor | 3.5 kW | Spanning | 380 V | |
Elektrisch apparaat | ||||
opslagbatterij | 2X12V | Wegverlichting | 24V | |
Werkverlichting | 24V | / | / | |
onderstel | ||||
Dieselmotorvermogen | 125 pk/93 kW | verschijnen | ± 40° | |
banden | 12.0XR20 | Gradeerbaarheid | ≤ 15° | |
Achteras schommelhoek | ±7° | Aankomst/aftochthoek | 17° /14° | |
de straal van de draaicirkel | 3.3m/6.95m | De snelheid van de tram | 10 km/u | |
Ground clearance | 250 mm | Brandstoftank | 60 liter |
Voordelen van de machine
1. Voedingsbalk: De zware aluminium legering voedingsbalk heeft een hoge buig-, torsiebestendigheid en corrosiebestendigheid, waardoor de lange levensduur van de voedingsbalk wordt gewaarborgd.Het oppervlak van de voedingsbalk is omgeven met een roestvrijstalen plaat, en tussen de bewegende onderdelen wordt een slijtagebestendige bekleding van PTFE gebruikt om de levensduur van het voersysteem verder te verlengen.
2. Rotsboor: De 104M-rotsboor heeft een dubbel schokabsorptiesysteem om de beste levensduur van de rotsboorgereedschappen te garanderen.De onder druk geplaatste oliefolie beschermt en smeert het oppervlak van alle bewegende onderdelen, waardoor de interne slijtage van de boor wordt verminderd.
3Veiligheidsdek: het ontwerp van de FOPS-veiligheiddek heeft een heffunctie, die effectief kan voorkomen dat voorwerpen vallen.
4De kabelrol met grote capaciteit kan een afstand van 70 m bereiken zonder de kabel te verwijderen.
5Positioneringsbenen: Vier telescopische hydraulische benen zorgen voor een nauwkeurige positionering en stabiliteit tijdens het boren.
6Console: het sterk geïntegreerde systeem en het gecentraliseerde ontwerp maken de bediening eenvoudiger en eenvoudiger.
7. remsysteem: het dubbele remsysteem is speciaal ontworpen en ontwikkeld voor ondergrondse werkomgevingen.het voegt ook de voorasspindel natte rem en de achteras gesloten hydraulische parkeerrem en noodstoprem.

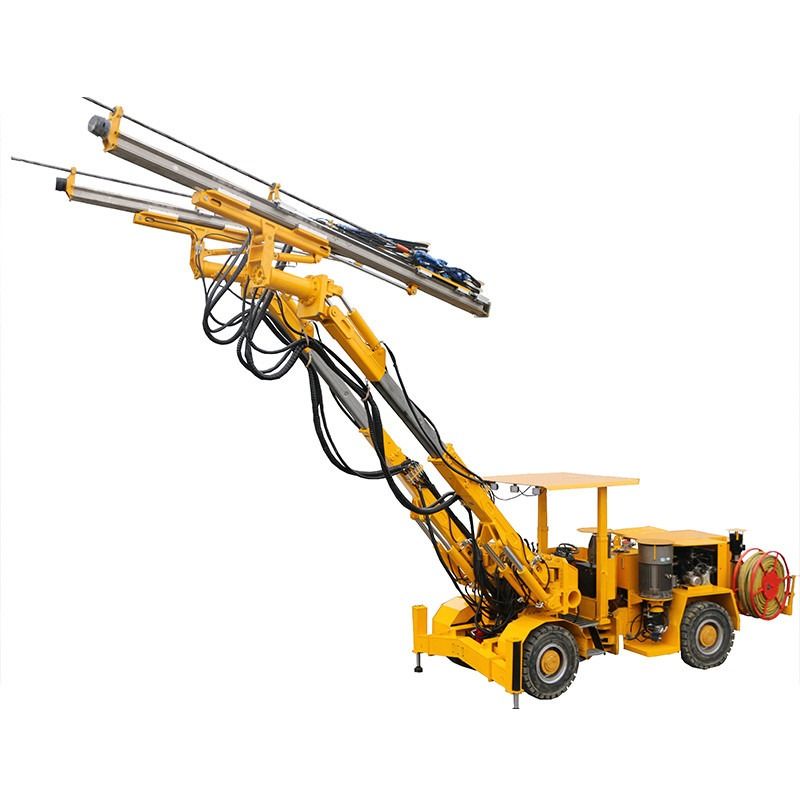

Foto's van de machine
