Plaats van herkomst:
China
Merknaam:
RanCheng
Certificering:
CE, ISO 9001:2000
Modelnummer:
RCKS-15
35m Boordiepte Crawler Type Rock DTH Boormachine 298KW Cummins Motor
Productbeschrijving
Het RCKS-15 crawler blasting rock drilling rig is uitgerust met een hoogwaardige Cummins China Tier III dieselmotor.die de schroefcompressor en het hydraulische transmissiesysteem van stroom voorzien via een dubbel-end-uitgangsysteemHet is geschikt voor het boren van verschillende gaten met een diameter van 135 - 190 mm. Het presteert goed in gebieden zoals open mijnen, steenindustrie en constructie voor gespleten gaten.
De automatisering is een hoogtepunt van deze apparatuur. De integratie van het automatische boorpijpbehandelingssysteem en de smeermodule van de boorpijp maakt het mogelijk om door één persoon te worden bediend.aanzienlijk verbeteren van de bedrijfsdoeltreffendheidDe eenvoudige hoofdbesturingshandgreep en anti-jamming systeem, alsmede optionele boorhoek en diepte indicatie functies,verder vereenvoudigen en de kwaliteit en efficiëntie van booroperaties verbeteren.
Om de werkomgeving en het comfort van de bediener te waarborgen, is de apparatuur uitgerust met een efficiënt stofverwijderingssysteem, een ruime cabine,krachtige airconditioning en een kwalitatief hoogwaardige geluidsinstallatieDeze eigenschappen maken de RCKS-15 niet alleen geschikt voor conventionele booroperaties, maar ook voor oppervlakte steengroeven, mijnen, voor-splitsing,Buffergat en helling drukverlichting gat boren, maar ook ultra-diepe boorputten, enz.
Productspecificaties
Model nr. | Boorplatform RCKS-15 |
Rotshardheid | f=6-20 |
De diameter van het gat | 135-190 mm |
Economische diepte | 35 m |
Loopsnelheid | 3.0km/h |
Kwalificatie | 25° |
Ground clearance | 430 mm |
Dieselmotor | QSZ13-C400 |
Machinevermogen | Cummins 298 kW 2200 r/min |
Luchttoevoer van de schroefcompressor | 22 m3/min |
Uitlaatdruk | 25 bar |
Werkdruk van het systeem | 20 bar |
Algemene afmeting ((L*W*H) | 11500x2716x3540 ((mm) |
Gewicht | 23000 kg |
Rotatiesnelheid | 0-118 r/min |
Rotatie-koppel | 4100 N·m |
Liftkracht | 65000N |
Stoottype | Motor-ketting |
Druklengte | 5000 mm |
Hoek van de wagen | 125° |
Slinghoek van het wagen | Rechts 97° links 33° |
Hoek van swing van de boorarm | Rechter 42° links 15° |
Het vlakhoekframe | 10° omhoog, 10° omlaag. |
Vergoedingsduur | 1800 mm |
met een breedte van niet meer dan 15 mm | HD55A |
Buizen | φ89×5000/φ102×5000 |
Verbinding van de stamboom | 6+1 |
Het vangen van stof | Droog ((hydraulische aandrijving whirlwind wasser stroom |
Verbinding van de boorstaaf | Automatisch aansluiten en ontladen |
Sinds de slagader kaart weg | Elektro-hydraulische kaart voor het voorkomen van leegstand |
Metode voor het smeren van de buizen | |
Bescherming van de drillpijpdraad | met een diameter van niet meer dan 600 mm |
Indikator van de boorgathoek | Tweedimensionale elektronenhoekindicator |
Indicator van de diepte van het boorgat | Boorhoek en elektrongatdiepte-indicator |
Productkenmerken
De lengte van de vooruitgang kan 5 meter bereiken, wat de laad- en lostijd aanzienlijk verkort en de werkdoeltreffendheid verbetert;Het automatische boorpijpverbindings- en ontladingssysteem kan een maximale boorgediepte van 35 meter bereiken.Het unieke hefmechanisme zorgt voor een grote schommelhoek van 130 °.die handig is voor horizontale gaten Schakelen tussen verticale gaten en verticale gaten zonder vervanging van de pivot; de minimale horizontale gathoogte is 550 mm en de hoogste positie is 4500 mm; Cummins elektronische brandstofinspuitmotor biedt uitstekende vermogen;De dubbele uitgangsvermogenstructuur is compact en eenvoudig te onderhouden.Het systeem zorgt voor een snelle boor; het geïntegreerde besturingssysteem en de gebruiksvriendelijke interface zorgen voor een eenvoudige bediening door één persoon;het zelfnivellerende reismechanisme past zich aan op ruwe wegen en verbetert de operationele stabiliteit.

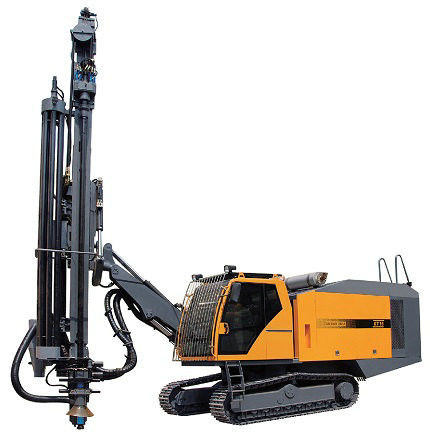

Productbeeld
